Mái nhà phẳng

Hệ thống lắp đặt mái phẳng tam giác

Hệ thống lắp đặt mái phẳng tam giác

Hệ thống lắp đặt mái phẳng tam giác là góc cố định hoặc được điều chỉnh từ 10 độ đến 60 độ, nó phù hợp cho Concnett mái nhà, mái kim loại và mởbê tông mặt đất.

  • Nhãn hiệu:

    LARGE
  • Mục số:

    LA-FRM-T
  • Thanh toán:

    T/T or LC
  • Nguồn gốc sản phẩm:

    Xiamen China
  • Màu sắc:

    Natural or customized.
  • Cảng vận chuyển:

    Xiamen Port,China
  • Thời gian dẫn đầu:

    10 work days after receipt of deposit
  • Trang web lắp đặt:

    Concrete Flat Roof ,Tin Roof and Open Ground
  • nguyên liệu thô:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • Xử lý bề mặt:

    Anodized
  • tải trọng gió:

    Upto 60m/s
  • Tải tuyết:

    Upto 1.5KN/m2
  • Tuân thủ tiêu chuẩn:

    AS/NZS1170.2 ; SGS and CE Certification.
  • Thông tin chi tiết sản phẩm

Hệ thống lắp đặt mái phẳng tam giác

Mái nhà phẳng tam giác lớn đã được phát triển như một phổ quát PV Hệ thống lắp mô-đun cho mái tin, mái bằng bê tông hoặc mặt đất Cài đặt. Góc có thể được cố định hoặc điều chỉnh bởi 10-15 ° ; 15-30 °, 30-60 ° Đế nhôm sáng tạo Đường ray. Các mô-đun đặc biệt, bộ tam giác và mức độ cao của lắp ráp trước Loại bỏ nhu cầu tại chỗ Cắt hàn và cho phép trường nhanh chóng và dễ dàng PV mô-đun cài đặt.


T. Quân khấu . P. Arameter . : .

Cài đặt Trang web: Mái nhà phẳng bê tông, mái thiếc và mặt đất mở

Cài đặt Góc: 10 ~ 60 độ hoặc góc cố định

Gió Tải: UPTO . 60m / s

Tuyết Tải: UPTO . 1.5KN / M 2.

Áp dụng Mô-đun: Khung hoặc Không khung

Mô-đun Định hướng: Phong cảnh và chân dung

Mô-đun Kích thước: Áp dụng cho bất kỳ chiều nào

Tiêu chuẩn Tuân thủ: AS / NZS1170.2 ; . SGS và các tiêu chuẩn quốc tế khác

Chất liệu: Hợp kim nhôm 6005-T5, thép không gỉ 304

Màu sắc: tự nhiên hoặc tùy chỉnh.

Bảo hành: 12 năm và 20 năm hai mươi năm tuổi thọ



hướng dẫn cài đặt : .

bước 1 : .Cài đặt khung tam giác như mong muốn. Sửa chân với M12x120mm thép không gỉchôn vùi bu lông.

bước 2 : . Sửa lỗi đầu nối l vào khung tam giác với M8 * 25mm Ốc vít và Nuts.

bước 3 : . Tải về 2 # Đường ray trên mái trên đầu nối L với Nut mô-đun D và M8 * 25mm Vít .

bước 4 : . đặt các tấm pin mặt trời trên đường ray mái, và sửa Pa nel . với giữaKẹp, Kẹp cuối và mô-đun D Nut.

Solar power system


Danh sách thành phần : .

Solar roof 10kw


để lại lời nhắn

Nếu .Bạn quan tâm đến các sản phẩm của chúng tôi và muốn biết thêm chi tiết, xin vui lòng để lại tin nhắn ở đây, chúng tôi sẽ trả lời bạn ngay khi chúng tôi có thể.

Những sảm phẩm tương tự

solar panel flat roof mount
Hệ thống lắp đặt mái bằng dằn

Hệ thống lắp đặt mái dằn lớn phù hợp với mái bằng bê tông phẳng và mở Mặt đất. Không cần phải phá hủy mái nhà Cấu trúc.ballasted Giá đỡ mái phẳng đáng tin cậy hơn và bền.

Solar rail clamp
Solar Panel Mid and End Clamps

LARGE Solar Panel Clamps are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation with the thickness 25~50mm of solar modules. It is pre-assembled by different length of SUS304 screws to meet your solar panel.'s requirement.

solar hanger bolt for metal roof
SUS304 M10 Hanger Bolt

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

Ground screw for ground mounting
vít đất

Vít mặt đất lớn là ứng dụng rất rộng rãi, không chỉ cho hệ thống lắp đặt mặt đất mặt trời, mà còn cho hệ thống hàng rào và nền tảng cấu trúc tòa nhà, v.v.Có thể cài đặt vào đất đất Không cần bất kỳ cụ thể nào Foundation.it rất dễ vận hành với thiết bị.

solar panel flat roof mount
Hệ thống lắp đặt mái bằng dằn

Hệ thống lắp đặt mái dằn lớn phù hợp với mái bằng bê tông phẳng và mở Mặt đất. Không cần phải phá hủy mái nhà Cấu trúc.ballasted Giá đỡ mái phẳng đáng tin cậy hơn và bền.

Solar panel mounting rail
Solar Rail-4040 For Pitched Roof Mounting

LARGE roof rails and ground rails are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation.our standard length is 4200mm and 2100mm,or also can be made as per your request.

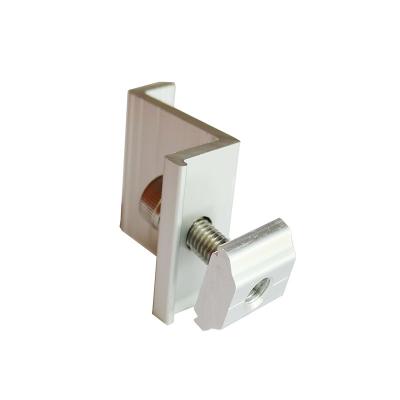

Solar rail mounting clamp
Kẹp bảng năng lượng mặt trời chất lượng cao

Kẹp bảng năng lượng mặt trời lớn được làm bằng hợp kim nhôm đùn sức mạnh 6005-T5 , có thể được sử dụng để lắp đặt bảng năng lượng mặt trời với độ dày 25 ~ 50mm của năng lượng mặt trời mô-đun. đó là lắp ráp trước Theo độ dài khác nhau của SUS304 ốc vít và các loại hạt nhôm D để đáp ứng năng lượng mặt trời của bạn Bảng điều khiển yêu cầu.

PV Panel Roof Mounting
Hệ thống gắn mái ngói

Hệ thống lắp đặt mái ngói được thiết kế cho sự linh hoạt tối đa có thể trong việc thiết kế và lập kế hoạch cho hệ mặt trời mái nhà thương mại và dân cư, nó có thể cao lắp ráp trước và thực hiện cài đặt dễ dàng và nhanh chóng để tiết kiệm chi phí lao động và thời gian của bạn.

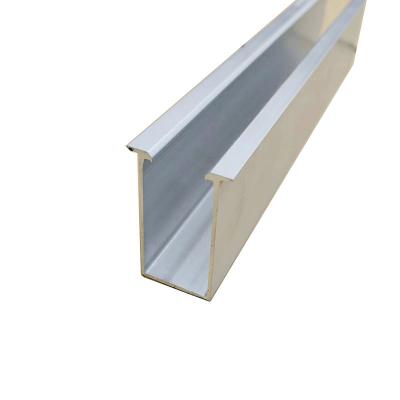

Solar panel mounting rail
